气动执行器的电磁阀故障影响生产稳定

2017年9月27日
    今天我们就来为大家介绍“气动执行器运行的风险防范”的最后一项内容—电磁阀故障。


    在气动执行器控制回路中,电气转化组件将电信号转化为气动信号,电气信号输入控制了气动输出,最常用的电气转换组件就是电磁阀。电磁阀既是电器控制部分和气动执行部分的接口,也是和气源系统的接口。电磁阀接受命令去释放、停止或改变压缩空气的流向。


    而前面我们说到,在化工生产的重要环节如果执行器采用单电磁阀进行控制就有可能由于电磁阀线圈烧毁等原因导致电磁阀的误动作使执行器故障,进而影响生产稳定。所以,为了有效降低由于电磁阀原因给气动执行器带来的运行风险,可以对单电磁阀进行双电磁阀改造。双电磁阀改造原理如图1所示。

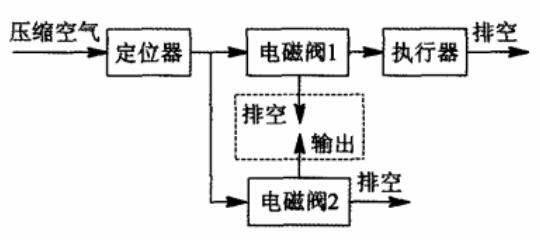

双电磁阀改造原理

图1 双电磁阀改造原理


    定位器输出的压缩空气经过三通引至电磁阀1、电磁阀2的输入端,将电磁阀1的排放孔与电磁阀2的输出孔通过气源管连接起来,而电磁阀l的输出接执行器。这样一来电磁阀l故障、电磁阀2线圈单独产生故障不会对执行器造成影响,当且仅当电磁阀l与电磁阀2同时故障时才会导致执行器不动作。然而,从概率角度来讲2个电磁阀同时故障的概率比单个出现故障的概率要低很多。值得注意的是,为了减少2个电磁阀同时故障在DCS中须将其接到不同的DO卡上,以避免双电磁阀接在同一卡件上由于卡件故障而导致双电磁阀同时出现问题。
